Pipeline survey管路調査
管路更生実施前の事前確認、工事計画のための設計支援のため各種の管廊調査を実施
- 下水道分野(小・中口径)
- プラント分野
- 管路調査
- -

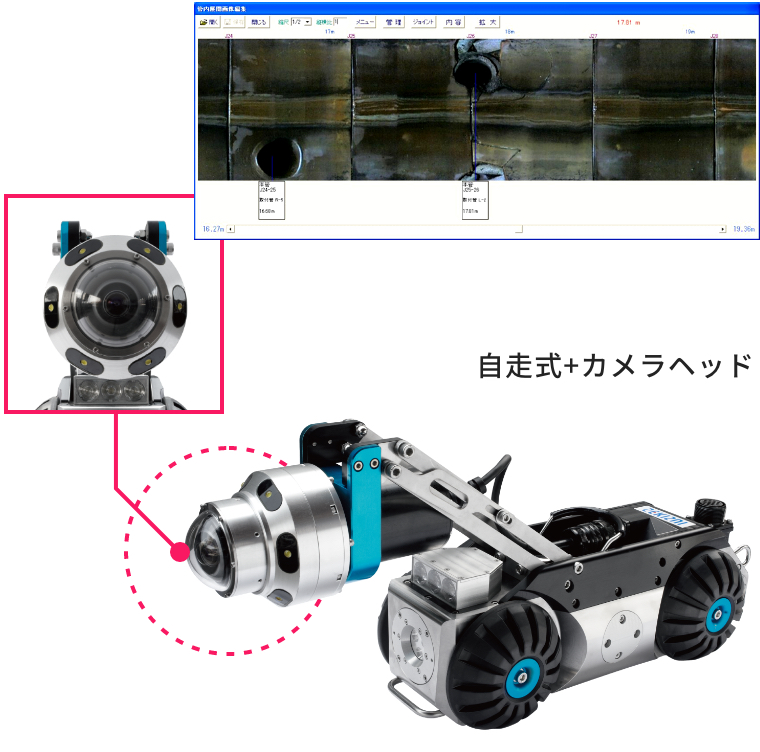

Image expansion type TV camera system画像展開式TVカメラシステム
工法概要
人が入れない小口径管路(φ200～700）内にロボット挿入し、距離をセットした後、リアルタイムで管内全周を観察しつつ管内を直視走行させ管内面の展開画像を取得。調査後の展開画像から異常の存在や各種の寸法計測も可能。
特徴
- 190°超広視覚レンズで管内全周を展開撮影可能
- 管内を直視走行させ管内面の展開画像を取得
- 測視の必要がなく調査時間を大幅に短縮可能
- 展開画像からクラックや取付管の寸法計測可能

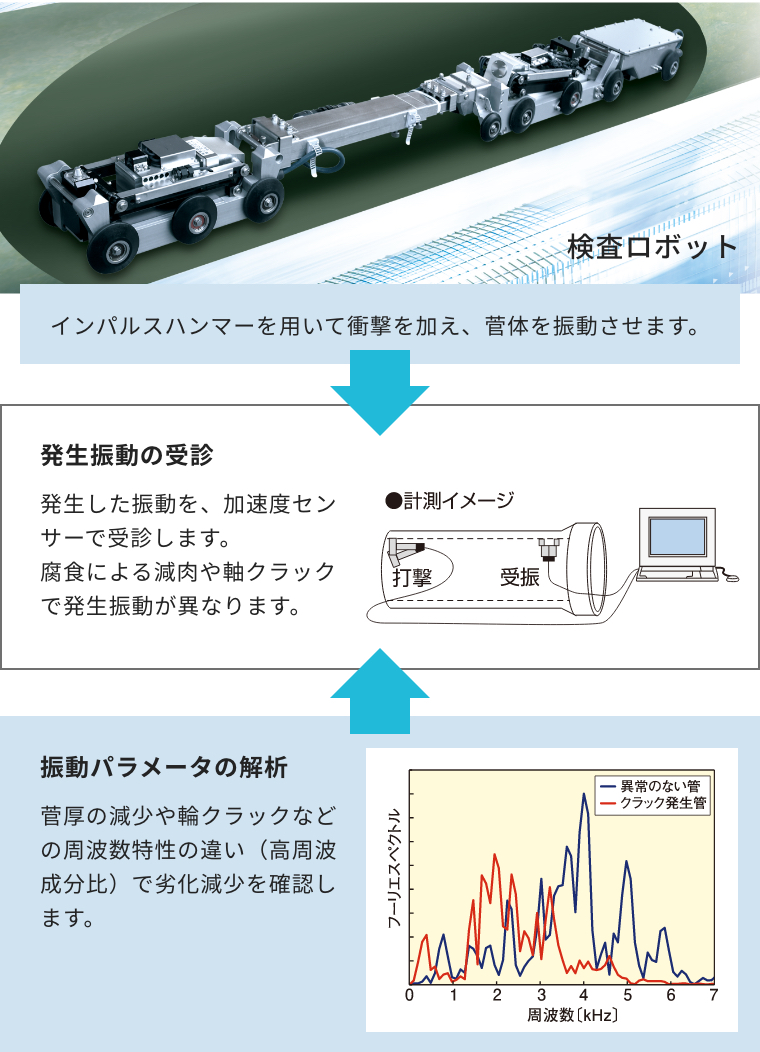

Impact elastic wave inspection metho衝撃弾性波検査法（劣化診断）
工法概要
人が入れない小口径管路(φ200～700）内にロボット挿入し、距離をセットした後、管に軽い衝撃を与えて、その振動から管の厚みと破壊荷重を推定する非破壊検査。
特徴
- 調査診断の数値化で判定力アップ
- 適切な更生工法の選定ができる
- 健全施設の継続利用判断ができる
- 目視で見つけられない劣化が高精度で発見可能

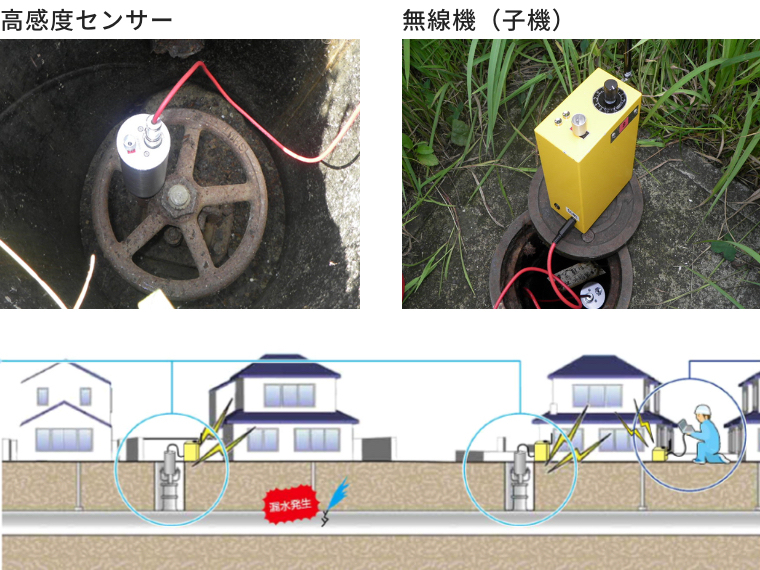

Polymer piezo leak detection system高分子ピエゾ漏水探知システム
工法概要
高分子材料を用いた圧電素子を使用し、振動を電気的に検出するセンサーに使用。
「高分子ピエゾ」で漏水個所を管外から特定可能。
特徴
- 樹脂管や中口径鋳鉄管にも対応
- 僅かな漏水でも位置特定が可能
- データ収集が容易
- 深埋設の管路にも対応
登録協会
施工事例
-

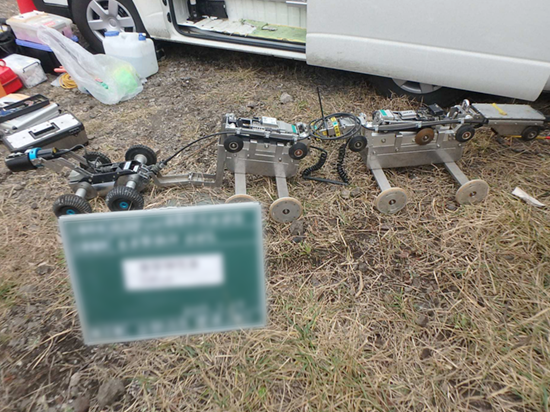

小口径HP管の劣化度調査
- 発注者
- 民間会社
- 工法
- 画像展開式TVカメラシステム，衝撃弾性波検査法
- 概要（構造・規模）
- 既設管：
ヒューム管（HP）φ700ｍｍ 47ｍ
ヒューム管（HP）φ400ｍｍ 99ｍ
- 所在地
- 千葉県
